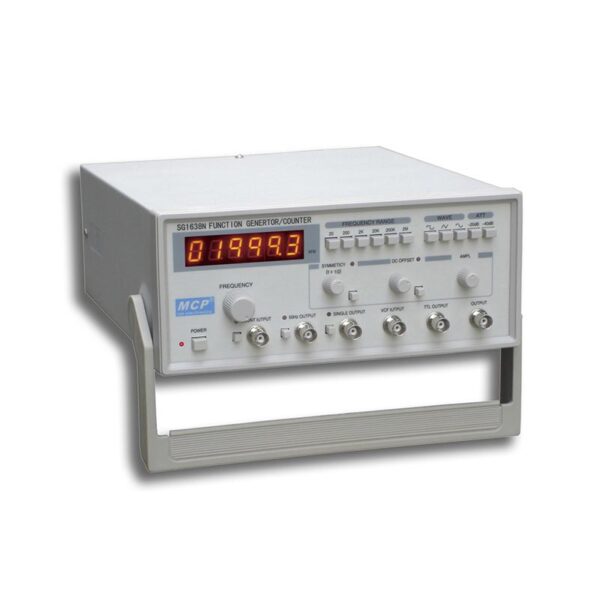

2MHz Digital Function Generator with 30MHz Counter

Availability:

Out of stock
Add to Wishlist
Compare

مولد موجات وعداد تردد مختبري أصلي يولد موجات بترددات تصل الى 2MHz وبدقة عالية يمكن من خلاله توليد ثلاثة انوع من الموجات (جيبية، مربعة، مثلثة) وبفولتية Vp-p تتراوح تصل الى أكثر من 16 فولت مع خاصية الاوفسيت بمقدار 8 فولت بالاتجاهين الموجب والسالب. يمكن خلال الجهاز ذاته قياس تردد أي موجة بتردد من 0.5Hz لغاية 30MHz وبفولتية تصل الى 50 فولت Vp-p مع العديد من المزايا الأخرى حيث يمتاز بشاشة عرض كبيرة رقمية مكونة من 6 ارقام مع مخرجين، التماثلي الاعتيادي والأخر هو TTL.

147,500 د.ع

Out of stock

Add to Wishlist
Compare

2MHz Digital Function Generator with 15MHz Counter



Features

  • Multi waveforms: Sine, Triangle, Square, etc.
  • Built-in 5 digits counter (up to 30MHz).
  • DC offset, symmetry continuously adjustable.
  • VCF input.
  • Economical type, low cost.



Specifications

Main output
Output frequency  2Hz ~ 2MHz
Output waveforms  Sine wave, square wave, Triangle wave etc.
Output impedance  50Ω ±10%
Output amplitude  ≥16Vp – p (No Load)
Output attenuation  0dB / 20dB / 40dB/60dB
DC offset  0 ~ ±8V adjustable
Symmetry  10% ~ 90%
Sine wave
Distortion factor  20Hz ~ 20kHz ＜ 1%
Frequency response  2Hz ~ 2MHz ≤ ±1dB
Square wave
Rise or fall time  ＜30ns
TTL output
Rise or fall time  ≤50ns
Low level  ≤0.4V
High level  ≤3.5V
Impedance  100Ω
Counter
Display  6 digits
Frequency range  0.5Hz ~ 30MHz
Input impedance  10KΩ ±10%
Sensitivity  200mVrms
Accuracy  0.1Hz/1Hz
Error  ≤0.1%±1 digit
Max. input voltage  50Vp-p
Power source  110~127 VAC±10%, 220~240VAC±10%, 50Hz±2Hz / 60Hz±2Hz
DIMENSIONS &  230 x 85 x 240mm (WxHxD)
WEIGHT



 Approx 1.75kg

Package Includes:
1 x 2MHz Function Generator / 15MHz Counter

SKU: M016 Categories: , , ,
Main output
Output frequency  2Hz ~ 2MHz
Output waveforms  Sine wave, square wave, Triangle wave etc.
Output impedance  50Ω ±10%
Output amplitude  ≥16Vp – p (No Load)
Output attenuation  0dB / 20dB / 40dB/60dB
DC offset  0 ~ ±8V adjustable
Symmetry  10% ~ 90%
Sine wave
Distortion factor  20Hz ~ 20kHz ＜ 1%
Frequency response  2Hz ~ 2MHz ≤ ±1dB
Square wave
Rise or fall time  ＜30ns
TTL output
Rise or fall time  ≤50ns
Low level  ≤0.4V
High level  ≤3.5V
Impedance  100Ω
Counter
Display  6 digits
Frequency range  0.5Hz ~ 30MHz
Input impedance  10KΩ ±10%
Sensitivity  200mVrms
Accuracy  0.1Hz/1Hz
Error  ≤0.1%±1 digit
Max. input voltage  50Vp-p
Power source  110~127 VAC±10%, 220~240VAC±10%, 50Hz±2Hz / 60Hz±2Hz
DIMENSIONS &  230 x 85 x 240mm (WxHxD)
WEIGHT



 Approx 1.75kg
